플랫폼 레벨 EMC 모델링 및 시뮬레이션 소프트웨어

Ansys EMC Plus는 EMC 인증을 지원하기 위해 시스템 레벨의 광 유도 전자기(EM) 효과와 항공기 및 자동차 시스템의 케이블 EMI/EMC 문제를 분석하는 데 특화되어 있습니다. Ansys EMC Plus는 항공 우주, 자동차, 군사, 석유 및 가스, 가전 제품 및 에너지 분야의 케이블 하네스 모델에 대한 시스템 설계 평가를 통해 설계-검증 워크플로를 강화해 줍니다.

  • Check icon outline
    Ansys Discovery의 UI
  • Check icon outline
    케이블 단면 전자기 시뮬레이션
  • Check icon outline
    간소화된 케이블 중심 워크플로우
  • Check icon outline
    하이브리드 전송선로 하네스
EMC 시뮬레이션
영상 보기

제품 스펙

Ansys EMC Plus는 케이블, 크로스토크, 차폐 효과, 낙뢰, HIRF(고전력 전자파) 및 EMP(전자기 펄스)에 대한 EMI/EMC 문제를 시뮬레이션합니다. 이러한 솔루션은 기업의 설계, 검증 및 인증 프로그램에 큰 비용 이점을 제공합니다.

  • FDTD
  • 하이브리드 전송선로 해석
  • Ansys HPC 지원
  • 다층 차폐 지원
  • 인덕턴스 및 캐패시턴스 시뮬레이션
  • Ansys SpaceClaimTM 포함
  • 박막 표면 알고리즘
  • Ansys HFSS 통합

Embraer가 시뮬레이션을 사용해 항공기를 더 빨리 출시한 방법

전자기 시뮬레이션을 사용하여 개발 중 항공기의 번개 인증을 받았습니다.

EMA3D Cable

"비행기에 인공적으로 번개를 쏘면 어떤 일이 일어나는지 확인해 보겠습니다."

브라질의 항공우주 선두 업체인 Embraer는 Ansys EMC Plus를 이용한 항공기 개발 과정에서, 번개 테스트를 통해 새로운 항공기 설계를 검증했습니다. 설계 팀은 시뮬레이션을 통해 번개에 대한 인증을 획득하여, 전체 개발 일정을 단축하면서 새로운 항공기 생산을 시작할 수 있었습니다.

2024년 1월

새로운 기능

성능, 메시 및 모델링의 새로운 기능과 개선으로 Ansys EMC Plus의 응용 분야에 새로운 가능성이 열렸습니다.

2024 R1 EMC Plus
GPU 가속

이제 EMC Plus는 멀티 GPU 확장을 포함한 GPU 가속을 지원합니다. 벤치마크에 따르면 저렴한 GPU는 멀티 코어 CPU에 비해 시뮬레이션 속도가 4배 더 빠릅니다.

2024 R1 EMC Plus
케이블 모델링 업데이트
  • 케이블 데이터베이스 소프트웨어의 2D 배선 다이어그램을 3D 형상으로 매핑하여 3D 라우팅 및 연결을 캡처하는 새로운 기능.
  • 타원형 및 직사각형 케이블 단면을 모델링하는 새로운 기능
  • 자동 메시 생성 후 표면 및 본체 메시 조정을 위한 새로운 대화형 메시 편집 툴
Horn Antenna-3D Field Pattern
안테나 EMI 기능
  • 새로운 3D 원거리 패턴 계산 및 시각화
  • 인체 조직에 대한 SAR(Specific Absorption Rate) 계산
  • 국제 표준에 맞는 EMI 신호 후처리

EMC PLUS 기능

시스템 레벨 EMC(전자파 적합성) 및 실제 EMI 이벤트 시뮬레이션

헬리콥터의 제어 시스템이나 차세대 전기차(EV)의 배전 시스템을 위한 케이블 하네스를 설계할 때, 불필요한 전자기 효과는 장기적인 생산과 비용 효율성에 큰 영향을 줄 수 있습니다.

시스템의 복잡성이 증가함에 따라 EMC 솔루션을 적절하게 설계하고 향후 설계 오류를 줄이는 데 있어, 시스템 레벨 시뮬레이션의 중요성도 점점 증가하고 있습니다. EMC Plus는 단순 케이블 어셈블리부터 고급 시스템에 이르는 모든 시스템 설계를 검증할 수 있는 다양한 기능을 갖추고 있습니다.




주요 기능

원하지 않는 내부 및 외부 커플링은 테스트 인증을 방해할 수 있습니다. Ansys EMC Plus의 기능은 다음과 같습니다.

  • 차폐 효과 분석
  • 고강도 전자파(HIRF) 및 케이블 커플링
  • 케이블 간 EMI 크로스토크
  • CRN(Current Return Network) 최적화
  • 케이블 신호 무결성(SI)
  • 장비 인터페이스에 대한 번개 및 EMP 커플링

Radiated emissions simulations can be performed in full platforms, allowing the users to compute electric and magnetic fields anywhere in space due to radiation from cables and components. The automated coupling to HFSS allows engineers to consider the radiation of high-fidelity components such as packages, PCBs and antennas.

이상적인 소스 또는 특정 부품에서 케이블로의 커플링을 시뮬레이션 환경에서 쉽게 계산할 수 있습니다. HIRF(고전력 전자파) 또는 EMP(전자기 펄스)와 같은 전자파 내성 테스트는 Ansys EMC Plus에서 쉽게 시뮬레이션할 수 있습니다.

BCI(Bulk Current Injection)를 쉽게 설정하고 와이어링 하네스에 대한 내성 테스트를 수행합니다.

시스템 레벨에서 전자파 방사 시뮬레이션을 수행할 수 있으므로, 사용자는 케이블과 부품의 전자파 방사에 의해 발생하는 전기장과 자기장을 해석공간 내 어디서나 계산할 수 있‍습니다. HFSS으로의 자동화된 커플링을 통해, 엔지니어는 패키지, PCB, 안테나와 같은 주요 부품의 전자파 방사를 고려할 수 있습니다.

간결한 메시를 사용하는 Ansys EMC Plus는 시스템 레벨에서의 차폐 효과를 계산할 수 있습니다.

디지털 및 아날로그 신호가 케이블 및 외부 전자파 노이즈에 의해 어떻게 영향을 받는지 평가합니다.

EMC PLUS 리소스 및 이벤트

주요 웨비나

Webinar on Demand
null
2부: 전자기 인증(EMC)

EMA3D 툴의 독보적인 기능은 다른 Ansys 툴을 지원하면서 전자 설계의 EMC를 최적화합니다.

지금 시청하기
Webinar On Demand
null
4부: 전체 전자 장비의 EMI 및 ESD 시뮬레이션

총 5부작 시리즈의 제4부 웨비나에서는 전체 전자 시스템에서 EMI 효과를 모델링하고 시뮬레이션하기 위해 EMA3D 툴과 다른 Ansys 전자기 시뮬레이션 도구를 함께 사용하는 방법에 대해 알아봅니다.

지금 시청하기

백서 및 기사

애플리케이션 개요 OG

자동차용 케이블에서 EMC의 예측 최적화 메타 모델

이 문서에서는 자동차 애플리케이션에서 하네스의 설계, 최적화 및 평가에 메타 모델링 기술을 적용하는 방법을 자세히 설명합니다.

애플리케이션 보기

Ansys EMC Plus 및 Ansys Charge Plus를 뒷받침하는 전산 물리학 기술

EMC Plus와 Charge Plus는 이러한 종류의 고유한 전산 전자기 문제를 해결할 수 있는 모델과 솔버, 기능을 제공합니다. 그리고 주요 구성 요소로 세분화합니다.

애플리케이션 보기

블로그

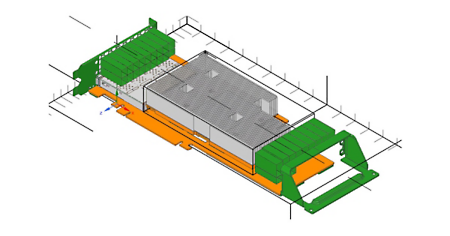

PCIE module model
작성자: Tim Palucka

Ansys 및 EMA가 Intel의 불가능한 도전의 성공을 돕다: 전체 서버의 EMI 시뮬레이션

블로그 읽어보기
