Qu'est-ce qu'un circuit intégré analogique et comment est-il conçu ?

Qu'est-ce qu'un signal analogique ?

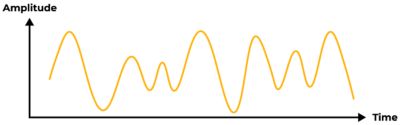

Un signal analogique est une forme d'onde continue pour laquelle un attribut fluctuant, tel que la tension ou la pression, correspond à une autre variable dépendant du temps. En d'autres termes, une variable est un analogue de l'autre. Le signal passe d'une valeur à une autre et passe par toutes les valeurs intermédiaires, de zéro à l'amplitude maximale.


Qu'est-ce qu'un circuit intégré analogique ?

Les circuits intégrés analogiques sont des circuits électroniques qui traitent des signaux analogiques. Ils constituent les éléments de base de la plupart des appareils électroniques et manipulent des signaux tels que le son, la température, la lumière et la tension. Contrairement aux circuits intégrés numériques, qui traitent les signaux marche/arrêt, les circuits intégrés analogiques travaillent avec toute la gamme de valeurs d'un signal.

Les circuits intégrés analogiques sont responsables de fonctions telles que l'amplification, le filtre, le mélange, la modulation et la démodulation. Ils sont largement utilisés dans les applications où il est primordial d'assurer un traitement précis et efficace des signaux.

Exemples et applications des circuits intégrés analogiques

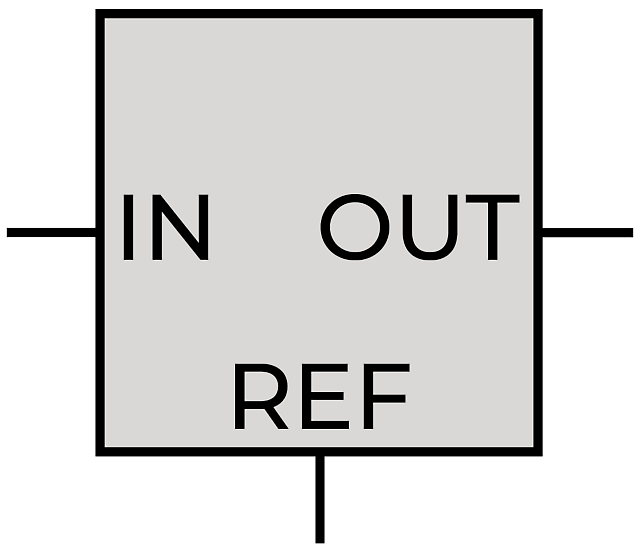

Les régulateurs de tension et de courant : ils sont couramment utilisés dans les circuits de puissance où la tension de sortie doit rester constante quelle que soit la variation de la tension d'entrée. Le régulateur de circuit intégré assure une sortie constante. Les régulateurs de tension sont couramment utilisés dans tous les systèmes d'alimentation.

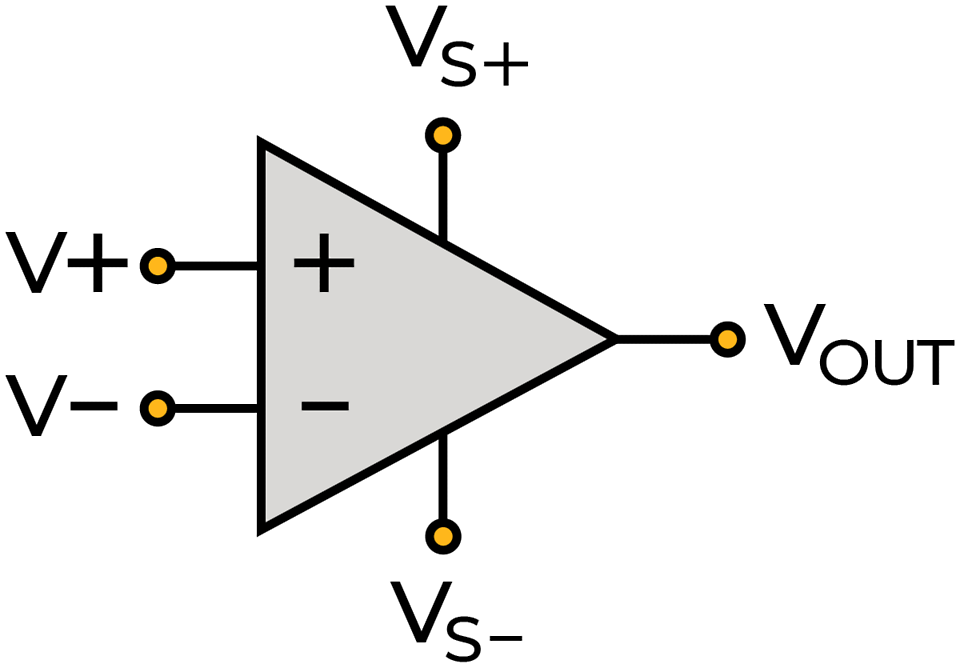

Les amplificateurs opérationnels (op-amp) : les amplificateurs opérationnels sont utilisés pour amplifier le signal d'entrée jusqu'à un niveau plus élevé, en fonction de la charge. Les amplificateurs opérationnels peuvent également filtrer les signaux indésirables. Les amplificateurs audio constituent l'application la plus courante des circuits intégrés à amplificateur opérationnel.

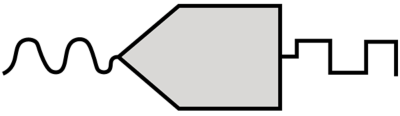

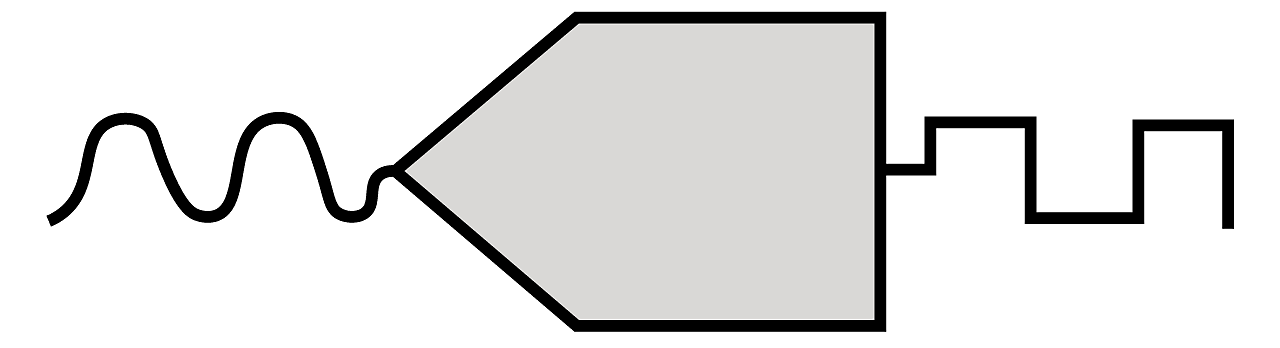

Les convertisseurs de données des circuits intégrés : ces circuits intégrés sont utilisés pour convertir des signaux analogiques en signaux numériques et sont connus sous le nom de convertisseurs analogiques-numériques (CAN). Ces circuits intégrés sont utilisés lorsque le signal d'entrée est continu (son, température, etc.) et doit être converti en un flux numérique pour être traité. L'application la plus courante est la radio.


Les amplificateurs audio : les amplificateurs audio des circuits intégrés sont utilisés dans les applications de radiofréquence où le signal analogique reçu est très faible. Ces circuits prennent en charge la faible fréquence d'entrée et l'élèvent à un niveau plus élevé requis par le circuit. Ces puces sont couramment utilisées dans les systèmes de communication.

Comparaison entre les circuits intégrés analogiques et numériques

  1. Représentation du signal : les circuits intégrés analogiques fonctionnent avec des signaux continus dont la valeur change au fil du temps. En revanche, les circuits intégrés numériques utilisent des signaux discrets représentés sous forme binaire (0 ou 1).
  2. Composants du circuit : les circuits analogiques utilisent des résistances, des bobines d'induction, des condensateurs, etc., tandis que les principaux composants des circuits numériques sont des portes logiques.
  3. Précision et exactitude : les circuits intégrés analogiques sont sensibles au bruit et à la dégradation du signal, ce qui peut nuire à leur précision. Les systèmes analogiques sont également sensibles aux facteurs environnementaux tels que les changements de température. En revanche, les circuits intégrés numériques garantissent une précision et une exactitude élevées en raison de la nature discrète des signaux numériques. Les systèmes numériques sont plus résistants au bruit et aux interférences externes.
  4. Complexité et fonctionnalité : la conception de circuits analogiques complexes peut s'avérer difficile en raison de la variation continue du signal d'entrée. Ces circuits intégrés sont couramment utilisés dans les amplificateurs audio, les capteurs et les filtres analogiques. Les circuits intégrés numériques permettent des opérations logiques complexes, ce qui les rend adaptés aux microcontrôleurs, au stockage de la mémoire et aux tâches de traitement des signaux numériques.
  5. Efficacité énergétique : les circuits analogiques sont plus gourmands en énergie, mais ils peuvent être plus efficaces que les circuits numériques. Les circuits numériques peuvent être économes en énergie pendant les périodes de faible activité (lorsque les transistors sont principalement en mode veille), mais ils consomment plus d'énergie pendant les commutations et les calculs actifs.

Comment concevoir des circuits intégrés analogiques ?

Le processus de conception des circuits intégrés analogiques implique plusieurs étapes et une connaissance approfondie de l'électronique et des semi-conducteurs. Un processus de conception de puce analogique doit prendre en compte les défis de mise en œuvre dès le début du cycle de conception et utiliser un logiciel de simulation pour prédire le comportement. Les étapes de la conception sont les suivantes :

Conceptualisation et spécifications : le processus commence par la définition de l'objectif et de la fonctionnalité du circuit intégré. Les ingénieurs travaillent en étroite collaboration avec les clients et les experts du domaine pour définir les exigences de performance du circuit, les contraintes de puissance, les conditions de fonctionnement et les applications cibles.

Conception du schéma : création d'un schéma détaillé du circuit à l'aide de transistors, de résistances, de condensateurs, etc. Ce modèle souligne les interconnexions entre les différents composants et leurs fonctions.

Vérification : avant de passer à la fabrication physique, les ingénieurs doivent utiliser un logiciel de simulation SPICE pour simuler le comportement du circuit. Cette étape permet d'identifier les problématiques potentielles, d'affiner la conception et d'optimiser les performances.

Conception du layout : après avoir établi le schéma, les ingénieurs le concrétisent par un layout physique à l'aide d'outils de conception assistée par ordinateur (CAD). Le layout consiste à placer les composants, à concevoir les interconnexions et, surtout, à assurer l'intégrité de la conception. Pour créer une conception robuste et fiable, les ingénieurs prennent en compte des facteurs tels que les effets parasites, les interférences électromagnétiques (IEM), la dissipation thermique, les décharges électrostatiques (DES), l'électromigration (EM), la chute de tension ohmique, etc. C'est l'étape qui prend le plus de temps, car les concepteurs doivent étudier minutieusement la conception avant de passer à l'étape suivante.

Fabrication : cette étape consiste à accumuler des couches de matériaux pour créer les dispositifs semi-conducteurs et les interconnexions. Le produit final est soumis à un contrôle de qualité avant d'être mis sur le marché.

Simulation de circuits intégrés analogiques et à signaux mixtes

L'analyse de validation est une mesure proactive qui permet d'atténuer les risques potentiels du projet et d'éviter des erreurs coûteuses au cours de la production de silicium. L'utilisation de simulations multiphysiques précises améliore les performances de conception en supprimant les marges de sécurité inutiles, ce qui permet d'améliorer la corrélation avec les résultats obtenus sur le silicium. Garantir l'intégrité de l'alimentation et du signal plus tôt dans le cycle de conception de la propriété intellectuelle réduit efficacement le délai d'exécution et permet aux ingénieurs concepteurs de procéder à la validation en toute confiance.

Pour en savoir plus sur la validation des bruits énergétiques et de la fiabilité, consultez ce livre blanc : Chaîne de simulation analogique et signaux mixtes pour la validation de la puissance et de la fiabilité des IP et PMIC (Contrôleur d'énegie des circuits intégrés) SerDes
