ANSYS數位任務工程元件庫
 為您的軟體解決方案提供任務與系統建模功能

ANSYS數位任務工程元件庫為開發庫集合，適用於建立從網頁優先架構中受益的自訂應用程式。

開始使用 數位任務工程元件

業界驗證的任務與系統建模軟體開發程式庫

ANSYS數位任務工程元件庫為開發程式庫集合，適用於建立從網頁優先架構中受益的自訂應用程式。DME（Digital Mission Engineering）提供基礎的任務和系統建模功能，支援Java和.NET，其架構設計旨在實現高效率擴充。

  • Check icon outline
    多領域、時間動態的建模環境
  • Check icon outline
    彈性部署
  • Check icon outline
    3D 視覺化元件
  • Check icon outline
    健全、可擴充的架構
  • Check icon outline
    非常適合建立自訂、不限平台且具備高度擴充性的應用程式。
topographic view of map with overlay

簡要規格

運用 ANSYS數位任務工程元件庫，開發人員可以直接受益於數十年來在許多基本能力領域積累的任務和系統模擬專業知識。

  • 即時資料支援
  • 飛機/太空船軌道設計工具
  • 空間分析/涵蓋範圍
  • 感應器負載
  • Geospatial Content Server (GCS) 整合
  • 射頻、雷達和導航系統
  • 3D 視覺化引擎與 CZML 生成
  • 精確全球幾何與地形
  • 平台平移與旋轉運動

基礎系統建模功能

ANSYS數位任務工程元件庫提供許多建置模塊，其中含有下方的部分主要功能：

  • 不同的時間、平移和旋轉座標表示和轉換
  • 地球與其他天體的低與高傳真度模型，包括支援差補地形表面功能
  • 表示各種參考座標之簡易純量、點、軸和向量的運動性幾何基元
  • 適用於為陸地、空氣、海洋和太空載具之移動建模的簡易及進階傳播演算法
  • 運算資產之間的通視 (存取) 和涵蓋範圍，同時解釋各種限制，包括感應器視野
  • 詳細通訊、雷達和導航系統建模與分析
  • 對時間動態物體和分析結果的3D地球和2D地圖視覺化，可使用網頁瀏覽器（Cesium）或作為電腦版應用程序中的控制元件（Insight3D）。
  • 用於近乎即時模擬的動態資料分析，包括資料封存和播放
topographic view of map with satellite overlay

地理空間內容伺服器

地理空間內容伺服器是ANSYS數位任務工程元件庫的一部分，提供適用於主控、處理、服務和分析地形、圖像及其他異質 3D 資料的全方位企業解決方案。除了地形、圖像和 3D 模型以外，此地理空間內容管理系統還允許各種常見資料類型的外部導入。資料會在您的應用程式中經過處理，並可用於串流視覺化和分析功能，例如地形分析。使用 ANSYS數位任務工程元件庫 打造的解決方案可以使用此地理空間資料解決方案。

  • Check icon outline
    編譯和串流異質資料
  • Check icon outline
    可分發的架構支援大規模數據集
  • Check icon outline
    互動式內容管理介面
  • Check icon outline
    可設定的使用者驗證

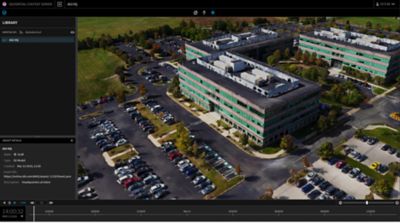

Geospatial Content Server spec sheet image. AGI HQ model in Exton

數位任務工程元件庫功能

ANSYS數位任務工程元件庫為軟體開發人員提供世界級的任務與系統建模能力

這一系列軟體開發庫為開發人員和系統整合商，提供了基礎任務和系統建模功能，特別設計以應對在大型企業部署、OEM成果和其他需要可擴展性和性能的軟體解決方案設計架構中的挑戰。

Components Icon Group



主要特色

擴充您的自訂軟體應用程式開發，納入下列個別程式庫功能

  • 動態幾何程式庫
  • 地形分析程式庫
  • 空間分析程式庫
  • 通訊程式庫
  • 雷達程式庫
  • TIREM 程式庫
  • 導航準確度程式庫
  • 航線設計程式庫
  • 追蹤程式庫
  • 軌道傳播程式庫
  • 分段傳播程式庫
  • 飛機傳播程式庫
  • 視覺化程式庫
  • 地理空間內容伺服器

此程式庫提供針對建模時間、位置和方向的必要架構元素與演算法，可實現精確的車輛傳播、感應器建模和可視性計算。功能包括：

  • 對標量、點、軸、向量和參考座標的操作
  • 精確的平台放置和方向
  • 高傳真度、基於時間的可視性算法，可解釋明顯運動，包括光時延遲和大氣折射

使用高度最佳化的地形快取實作，以在計算海拔高度並執行可視性和覆蓋計算時考慮地形。利用 Geospatial Content Server 提供的地形和 3D 資料。

實現點集合、線段、地區、體積和動態平台方面之資產涵蓋範圍的運算，以使用下列項目測量有效性：

  • 彈性網格演算法
  • 複合涵蓋範圍定義
  • 可擴充的品質因數

提供用於分析移動或靜止平台之間的射頻信號傳輸的計算元素，具有可配置的信號處理和傳播模型。

此程式庫可擴充通訊程式庫的功能，以提供雷達系統效能分析，包括：

  • 依據層態的雷達目標截面建模
  • 支援單站與雙站雷達系統
  • 多目標訊號傳回和識別預期目標
  • 暫留時間、整合式訊噪比和偵測可能性的指標

擴充通訊與雷達程式庫的功能，並提供不規則地形和海水方面的遺失預測。

使用各種資料格式和可設定的接收器來為 GPS 星座建模，以運算地面和空間點的導航準確度。此程式庫包含下列項目的演算法：

  • 精度衰減 (DoP)
  • 導航準確度
  • 接收器自主完整性監控 (RAIM)

使用載具特定特性產生飛機、地面載具和船舶的軌道與姿態。功能包括：

  • 預先定義的航線程序
  • 載具姿態建模
  • 地形限制程序

使用此程式庫中的元素納入對動態擷取資料的支援。使用下列項目為決策支援、情況認知和分散式模擬應用程式，整合處理、視覺化和分析：

  • 最佳化的單點分析
  • 資料篩選與事件處理
  • 軟體交易記憶體系統
  • 存檔和回放

用於通過任何軌道區域（包括LEO、MEO、GEO、HEO和行星間任務），以數值傳播衛星軌道狀態和共變數。包括脈衝與有限動作建模功能。

為運算傳播方式會隨著時間改變的載具軌道提供架構元素：

  • 執行有任意停止條件的數字傳播。
  • 通過變化初始條件和其他傳播設定，以滿足對運動和最終條件的任任意限制，來解決軌道問題。

根據飛行階段性能模型和風效應，在各種機動中操作飛機。透過定義的空氣動力和推進模型，採用協調飛行來決定飛機的方向。

數位任務工程元件庫 包含強大的模擬和系統建模功能，並提供一系列視覺化庫選項，滿足桌面應用程序和網路優先設計的需求：

  • 網頁瀏覽器上原生之 3D 地球或 2D 地圖上，Cesium LibraryVisualize 時間動態物件與分析。
  • Insight3D 視覺化程式庫 (僅限 Windows)，使用您自訂電腦版應用程式中的此內嵌控制項，來視覺化時間動態物件與分析。

地理空間內容伺服器提供適用於主控、處理、服務和分析地形、圖像及其他異質 3D 資料的全方位企業解決方案。

  • 將各種地形資料來源處理和統籌成用於主控的地球整合全域動態磚集
  • 使用開放式標準地形執行時間格式 Quantized Mesh，來高效率地串流至用戶端應用程式，避免受限於單一廠商
  • 3D 動態磚是 Cesium 串流大量異質 3D 地理空間資料集的開放式規範，為 Geospatial Content Server 的首選格式
Ansys logo on black background
文件與協助

參閱文件說明檔案和快速入門資源，進一步探索 ANSYS數位任務工程元件庫的功能。

Learn more (.Net)
Learn more (Java)
Ansys logo on black background
探索程式碼範例

在以下 GitHub repo 中尋找一些實用的範例應用程式和程式碼範例。
